Instrukcja do interfejsów USB DMX512 (KWMATIK)

Zapraszam na stronę  https://www.wklteam64.com/wkl-team64

kontynuatora serii bramek ART-NET DMX512 "PROMYK"

 -------UWAGA ! urządzenia USB DMX512 z rodziny OPEN ENNTEC USB opisane poniżej i nie należy na nich polegać w szczególności na systemach od 2020 roku a MAC OSX od 2016 roku. Zaleca się użycie bramek ARTNET

strona firmowa KWMATIK : www.kwmatik.pl (nowsza wersja instrukcji na stronie firmowej)

Instrukcja do interfejsu USB / DMX512 firmy KWMATIK (instrukcja może być przestarzała, do nowej wersji zapraszam na powyższą stronę)
SPIS TREŚCI:
1. Podstawowe informacje o produkcie i jego zastosowanie
2. Rodzaje interfejsów DMX512 firmy KWMATIK
   2.1  KW-MX0
   2.2  KW-D01
   2.3  KW-D02
   2.4 KW-D03
3. Wymagania sprzętowe
4. Podstawowe informacje o systemie DMX512
5. Podłączenie do komputera , instalacja sterowników FTDI
     5.1 Instalacja przy użyciu SETUP.EXE
     5.2 Instalacja z użyciem sterownika spakowanego w archiwum ZIP
     5.3 Instalacja za pomocą WINDOWS UPDATE
     5.4 Instalacja w systemach LINUX (w tym rasberry PI)
    5.5 Instalacja na komputerach MACINTOSH
6. Pierwsze podłączenie interfejsu do urządzenia DMX512
7. Konfiguracja interfejsu USB/DMX512 w wybranych programach
      7.1 QLC – Q Light Controller
         7.1.1 QLC+ – Q Light Controller
      7.2 FREESTYLER 512
        7.2.1 FREESTYLER X2 512
     7.3 STL DMX
      7.4 Martin LightJockey wersjach 2.5 do 2.95
      7.5 MADRIX
8. Podstawy obsługi FREESTYLER (dodawanie własnych fixture i sterowanie)
         8.1 Problemy z brakiem fixture w danym programie
9. Najczęściej zadawane pytania tzw. FAQ
10. Źródła oprogramowania do sterowania urządzeń DMX512
11. Aktualizacje
12. Gwarancja
13. Postanowienia końcowe , własność intelektualna
14. Instalacja i konfiguracja OLA Server (Linux)
---------------------------------------------------------------------------------------
  1. Podstawowe informacje o produkcie i jego zastosowanie
Urządzenie w pełni kompatybilne z protokołem DMX512, umożliwia sterowanie wszelakich urządzeń (lasery, dimmery, różnego rodzaju światła itp, konwertery DMX512-Analog, DMX512-wyjścia cyfrowe, wytwornice dymu)  obsługujących ten protokół z Laptopa , PC , MAC-a , PDA za pomocą oprogramowania uruchomionego na komputerze. Dzięki temu standardowi można w względnie tani i prosty sposób podnieś prestiż i atrakcyjność swojego lokalu rozrywkowego.


Bezpieczeństwo przy podłączaniu urządzeń: należy zachować ostrożność przy podłączaniu urządzeń DMX512, interfejs powinien być najpierw włączony do komputera poprzez złącze USB i dopiero potem podłączane są urządzenia DMX512 i załączane.

  Podczas podłączania nie może być nadawany sygnał DMX512 (świecenie diody TX LED na interfejsie) pojawienie się sygnalu na włączonym urządzeniu może spowodować jego ruch czy wydmuch gorącej substancji!

Do przesyłu sygnału DMX512 nie stosować kabli mikrofonowych mimo że są zakończone wtyczkami XLR-3 ze względu na silne tłumienie sygnału i zniekształcenia!

  1. Rodzaje interfejsów DMX512 firmy KWMATIK

     Cechy Wspólne
  • Urządzenie zbudowane w technologii SMD (montaż powierzchniowy)(KWMX0, KW-D03) i SMD/THT (KW-D01,KW-D02)
  • Podłączenie od strony komputera PC , MAC itp. : wtyczka USB typu A, zgodność z USB 1.1 i 2.0
  • Zasilanie pobierane z USB max. 70mA
  • Zgodność ze standardem OPEN ENTTEC (interfejs KWMATIK jest kompatybilny z każdym oprogramowaniem, które używa tego typu interfejsu)
  • Bazuje na układzie firmy FTDI, najbardziej stabilne i kompatybilne konwertery USB na świecie,
  • Zapewnia sterowanie 512-oma kanałami, do interfejsu można podłączyć bez wzmacniacza 32 urządzenia ,
  • Długość kabla USB (max. 5m) zależna od wersji ,
    • przy prędkości 250kbit/s długość linii to około 300metrów
  • DIODA LED TX  informujące o nadawaniu danych
    XLr-3 [1-GND, 2-Data -, 3-Data+]
     XLR-5 [1-GND,2-Data-,3-data+,4-zwrotna data-, 5-zwrotna data+]
















    • 2.1 KW-MX-0
    wersja podstawowa interfejsu USB DMX512
Elektronika zabudowana w półprzezroczystej obudowie wyposażone w kabel USB zakończony wtyczką A oraz kabel DMX512 zakończony wtyczką XLR-3(opcjonalnie XLR-5).

Podczas podłączenia do USB dioda TX miga dwukrotnie. Należy pamiętać że świeci potem tylko przy nadawaniu danych

2.2 KW-D-01

Wersja posiada wymienne kable USB typu A-B oraz DMX512 RJ45 / XLR-3(opcjonalnie XLR-5)


Udogodnieniem jest złącze RJ45 dzięki czemu standardowym patchord'em można wpiąć się do infrastruktury kablowej (skretka ethernetowa z gniazdem RJ45 ). Używa gotowych kabli do przesłania sygnału DMX512, na których nie ma podłączonej sieci komputerowej.
Podczas podłączenia do USB dioda TX miga dwukrotnie. Należy pamiętać że świeci potem tylko przy nadawaniu danych



Gniazdo  RJ45 (dotyczy też wersji KW-D-02)  nie jest do podłączania ethernetu lecz na nim jest wyjście sygnału DMX512. Sygnal ten nie może być wpinany do switch-y , router-ów i innych urządzeń sieciowych. Do podłączenia z komputerem służy tylko złącze USB.

 2.3 KW-D-02

 Wersja posiada wymienne kable USB typu A-B oraz DMX512 RJ45 / XLR-3(opcjonalnie XLR-5).
Ta wersja posiada optoizolację ,dzięki czemu zabezpiecza port USB przed impulsami na linii DMX512.

Udogodnieniem jest złącze RJ45 dzięki czemu standardowym patchord'em można wpiąć się do infrastruktury kablowej (skretka ethernetowa z gniazdem RJ45 ). Nie jest jest to konwerter ethernetowy, interfejs nie wpina się do LAN-u ,używa gotowych kabli do przesłania sygnału DMX512.
Złącze RJ45 w formacie DMX512:
  1. Data +
  2. Data -
     8. GND

Podczas podłączenia do USB dioda TX miga dwukrotnie. Należy pamiętać że świeci potem tylko przy nadawaniu danych


 2.3 KW-D03

  Najnowsza wersja interfejsu USB/DMX512 z optoizolacją, która jest właściwie II generacją interfejsów USB/Dmx512 z separacją galwaniczną.
Interfejs w stosunku do innych wersji może obsłużyć 256 urządzeń(prądowo) bez stosowania opto-splittera, czyli praktycznie całą przestrzeń adresową 512 adresów (urządzenia DMX512 posiadają po kilka czy kilkanaście adresów DMX512) .
Urządzenie pozwala też na podsłuch magistrali DMX512 i "szpiegowanie" standardu RDM


2 diody LED: sygnalizacja pracy dioda TX/RX (dioda LED ) oraz zasilania szyny DMX512
  1. Wymagania sprzętowe
  • System operacyjny : Współpraca z systemami: Windows 98/ 2000 /XP / Vista/Windows 7 /Windows 8, 8.1/  CE (Mobile) oraz Linux, MAC OS ,Windows Server (pełna lista na stronie FTDI )
  • Komputer ze złączem USB (1.1 lub 2.0),
  • Wymagania dla komputera typu PC pamięciowe i szybkości procesora są zależne od oprogramowania sterującego i systemu operacyjnego, minimalna konfiguracja to 64MB RAM i procesor z zegarem 266 MHz,
  • Interfejs można podłączyć poprzez przejściówkę do złączy mini-USB ,micro-USB urządzeń przenośnych,

  1. Podstawowe informacje o systemie DMX512
DMX512 (system sterowania) - standard cyfrowej komunikacji sieciowej najczęściej stosowany w systemach sterowania oświetleniem (blendery, głowy, stroboskopy, skanery, reflektory, świecące podłogi, itp.) i efektami scenicznymi (wytwornice dymu, wyrzutnie konfetti) na koncertach, w teatrach, itp. Sterowanie odbywa się zazwyczaj z poziomu konsoli sterującej realizatora. Standard opracowany został w 1986 r. przez Amerykański Instytut Technik Scenicznych (USITT). Dopiero w 1990 r. otrzymał nazwę DMX512.
System posiada pojemność 512 niezależnych kanałów, z których każdy może przyjąć jeden z 256 poziomów. Maksymalna liczba urządzeń w jednej linii to 32 sztuki bez zastosowania wzmacniacza sygnału. Można jednak zwiększyć pojemność systemu, stosując specjalne aktywne rozdzielacze. Komunikacja w systemie jest jednokierunkowa, a urządzenia są połączone szeregowo. Rozdział sygnału dokonywany jest tylko przez urządzenia aktywne. Do przesyłania informacji protokołem DMX512 wykorzystuje się standard transmisji szeregowej RS-485. Układ transmisji składa się z nadajnika różnicowego, dwuprzewodowego toru transmisyjnego (bez konieczności stosowania trzeciego przewodu - przewodu masy) zakończonego trzystykowym złączem XLR (jeśli transmisja jest jednokierunkowa) lub pięciostykowym (gdy potrzebny jest sygnał zwrotny) oraz odbiornika różnicowego. Przewód masy nie jest konieczny, ponieważ nośnikiem informacji jest różnica potencjału pomiędzy przewodami Data+ i Data-. Masa stosowana jest jako ekran chroniący skręcone ze sobą (na większe odległości stosuje się ekranowaną skrętkę) przewody Data+ i Data- przed zakłóceniami.

Wykorzystywane złącza Połączenia wykonuje się za pomocą gniazd i wtyków typu XLR 3- i 5-pinowych – w przypadku zastosowań estradowych i mobilnych. W przypadku oświetlenia architektonicznego stosowane są połączenia przy pomocy zacisków śrubowych.

Do jednego nadajnika można podłączyć maksymalnie 32 odbiorniki (ze względu na wydajność prądową nadajnika) przy niewielkich odległościach. Maksymalna ilość odbiorników podłączonych do jednego nadajnika zależy od długości toru transmisyjnego. Maksymalna długość toru może wynosić nawet 1200m. Na końcu każdego nieobciążonego nadajnika stosuje się tzw. terminator, czyli rezystor 120R/0,25W.
Sygnały wysyłane są z częstotliwością 250kHz, czyli długość jednego bitu to ok. 4us. Z powodu wysokich częstotliwości nie powinno się stosować kabli mikrofonowych.
  1. Podłączenie do komputera , instalacja sterowników
Interfejs podłącza się do złącza USB komputera (PC, MAC, laptop), pobór prądu zależny jest od ilości podłączonych urządzeń ,maksymalnie 32 jednak nie przekracza 100mA.
Jak każde urządzenie USB wymaga sterowników, sterowniki jednak mogą być już wcześniej zainstalowane. Przy pierwszym podłączeniu jeżeli nie ma wcześniej zainstalowanych sterowników FTDI system informuje że nie rozpoznał urządzenia. Należy wtedy przystąpić do pkt 5.1 lub 5.2 lub 5.3.
Jeżeli system rozpoznał urządzenie i w menadżerze urządzeń w zakładce Porty COM i LPT przydzielił USB SERIAL COM xxx gdzie xxx numer portu, to znaczy że sterowniki zostały wcześniej zainstalowane i należy przejść do pkt 6. Gdyby okazało się że sterowniki są stare i powodują problemy należy je odinstalować i zainstalować nowe.
Dla użytkowników LINUX jest pkt 5.4
Dla systemu Windows są 3 równoważne drogi zainstalowania sterowników.
W systemach Windows XP, Windows 7/8 należy mieć prawa Administratora (superużytkownika), aby instalować sterowniki.
    5.1 Instalacja przy użyciu SETUP.EXE
    Oznacza to instalację za pomocą samo uruchamialnego pliku dostępnego na stronach:
    Po uruchomieniu pojawia się na kilka sekund okno konsoli











    PO ZNIKNIĘCIU OKNA PODŁĄCZAMY INTERFEJS
    Pojawia się napis przy zegarze


    To świadczy że instalacja przebiegła prawidłowo , w tym przykładzie interfejs zainstalował się na porcie nr 5 -> COM5.
    Teraz można przejść do pkt 6

    5.2 Instalacja z użyciem sterownika spakowanego w archiwum ZIP
    W tej metodzie podłącza się interfejs do USB wcześniej a potem wskazuje katalog z rozpakowanym archiwum.
    archiwum nie zawiera plików exe (uruchamialnych) ,archiwum to należy rozpakowac do dowolnego katalalogu w przykładzie jest to C:\temp\2000_XP_Vista\
    Samo rozpakowanie nie oznacza że sterownik został zainstalowany!
    Archiwum ze sterownikiem jest dostępne na stronach:


    Wybór jak na rysunku, potem należy zainstalować z lokalizacji gdzie zostały rozpakowane sterowniki

    Po zainstalowaniu sterownika dla USB SERIAL CONVERTER należy te kroki powtórzyć dla USB SERIAL PORT

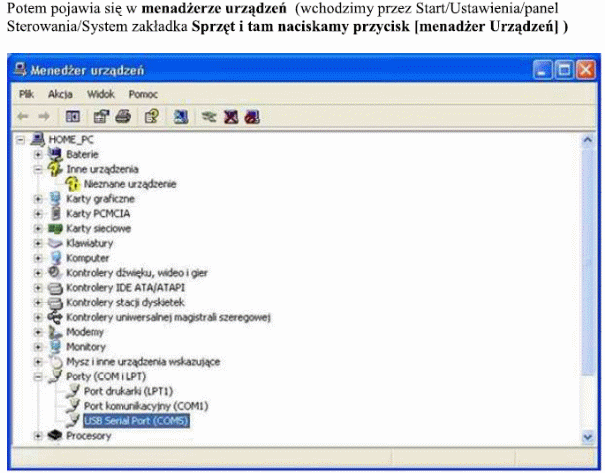

    Po prawidłowym zainstalowaniu pojawia się USB SERIAL COM
    Teraz można przejść do pkt 6

    5.3 Instalacja za pomocą WINDOWS UPDATE
    W systemach MS Windows 7 32 i 64 bitowych możemy zainstalować urządzenie bazujące na układzie FTDI bez ściągania sterowników indywidualnie. Jeśli istnieje połączenie internetowe po podłączeniu do USB urządzenia opartego na FTDI przy zegarze w prawym dolnym rogu pojawi się "dymek" z informacją czy pobrać sterowniki dla nowo zainstalowanego urządzenia, należy zaakceptować wtedy system sam zacznie pobierać.
    Po pobraniu zaczyna się instalowanie po zakończeniu pojawia się okno:
    Teraz można przejść do pkt 6

    5.4 Instalacja w systemach LINUX (w tym rasberry PI)

    Od około 2005 roku sterowniki FTDI są dodawane do dystrubucji LINUX-a, praktycznie nie istnieje potrzeba ich instalowania.
    Sprawdzenia dokonano w Ubuntu 9.10 Karmic Koala.

    Dla Rasberry PI dystrybucja Debian Wheezy instrukcja ->  [link]
    Podłączamy interfejs do gniazda USB , następnie uruchamiamy terminal (okno konsoli) z menu Programy/Akcesoria/terminal . Pojawia się okno konsoli

    Wydajemy teraz polecenie     lsusb

    Następuje wylistowanie urządzeń podłączonych do gniazd USB na magistrali BUS 003 DEVICE 003 jest w tym przypadku interfejs USB/LPG (FTDI). Urządzenie jest widoczne w systemie i od strony USB pracuje dobrze.
    Teraz należy uruchomić program GTKterm Programy/Akcesoria/Serial Port Terminal
    W Configuration wybieramy PORT: /dev/ttyUSB0 z opcjami jak na rysunku wyżej Gdy przyciska się w oknie konsoli dowolny klawisz dioda LED w interfejsie powinna migać. Program można zakończyć.
    Teraz można przejść do pkt 6, dla LINUX odpowiednikiem Freestyler jest program QLC/ QLC+.
    W dystrubucjach wcześniejszych roku należy dodać prawa dostępu dla portu /dev/ttyUSBxx , procedura jest identyczna jak dla dystrybucji Debian Wheezy instrukcja ->  [link]
            5.5 Instalacja na komputerach MACINTOSH

    Obecnie (2014/15  rok) sterowniki są w wbudowane w system i nie trzeba ich instalować.

    W systemach OSX: Maverick, YOSEMITE a także wcześniejszych należy zainstalować program który blokuje USB/serial COM w sterowniku FTDI i umożliwia wyjście sygnału DMX512 z interfejsu:
    Oba rozwiązania podesłali użytkownicy Macintosh'a, którzy zakupili interfejsy KWMATIK USB/DMX512. Rozwiązania te okazały się skuteczne


    Na zdjęciu wyżej widok sprzętu dla OS X (MackBook Pro), w folderze USB oprócz innych urządzeń USB jest Interfejs USB/DMX 512 KWMATIK, na przykładzie został użyty model KW-D01, jednak efekt jest taki sam dla wszystkich modeli KWMATIK USB/DMX512  (przykład w/w potwierdza,  że interfejsy KWMATIK nie mają problemów z instalacją w każdym systemie operacyjnym)

    Po uruchomieniu programu na dole okna są zakładki , wybiera się "( INPUT/OUTPUT) / Mapping" i z listy "DMX USB"
    oraz zaznacza się OUTPUT. Wtedy dla UNIVERSE1 pojawia się w OUTPUT interfejs KWMATIK USB/DMX512.Potem przełącza się na zakładkę "Simple Desk", tutaj jest prosta suwakowa konsola i bezpośrednio zadajemy zmiany na magistrali DMX512 poprzez suwaki.
     Na zdjęciu wyżej widok skonfigurowanego prawidłowo interfejsu USB/DMX512 w programie QLC+ (sam program QLC+ posiada bogatą instrukcje http://qlcplus.sourceforge.net/ i stanowi dużą konkurencję dla Freestyler DMX512)

    Gdy nie ma sterowników w starszych wersjach podane są metody instalacji.

    Metody:
    1. opisana przez FTDI : http://www.ftdichip.com/Support/Documents/AppNotes/AN_134_FTDI_Drivers_Installation_Guide_for_MAC_OSX.pdfhttp://www.ftdichip.com/Support/Documents/AppNotes/AN_134_FTDI_Drivers_Installation_Guide_for_MAC_OSX.pdf
    2. opisana przez osoby trzecie : https://learn.sparkfun.com/tutorials/how-to-install-ftdi-drivers/all#mac
    Wideo-poradniki :

    1. Pierwsze podłączenie interfejsu do urządzenia DMX512
    Poprawność instalacji można sprawdzić uruchamiając program USB2DMX512 Converter Demo
    (w Windows 7 ten program może działać niestabilnie, w takim przypadku należy innego prostego np: Music Video Visualization )
    Program jest dostępny z http://www.kwmatik.cba.pl/instr_dmx.html przy pierwszym podłączeniu sprawdzając komunikację interfejsu z dowolnym urządzeniem DMX512 należy użyć programów prosto konfigurowalnych np: QLC+ lub Music Video Visualization, które opisane są pod nastęopnym akapitem.  Programy USB2DMX512 Converter Demo i OPEN DMX Theater są już przestarzałe i działają jeszcze pod windows XP, w nowszych są już z nimi problemy.

    Wielu początkujących zaczyna od np: freestyler'a chcąc od pierwszego uruchomienia zostać expertem od techniki świetlnej i disco! Po drodze przeoczając instalacje driver'a USB i podstawowe instrukcje! Instalacja i podłączenie do urządzenia DMX512 nie powinno zając więcej niż 10-15min czytając instrukcje, natomiast chaos i pośpiech wydłuża czas nawet 100-krotnie!!

    Dla Windows 7 i wyżej programem pierwszego rzutu sugeruje się programy:

     Wersje do ściagniecia są w sekcji "DOWNLOAD"
     (przy pierwszym uruchomieniu należy umożliwić dostęp do sieci)
    Po uruchomieniu programu na dole okna są zakładki , wybiera się "( INPUT/OUTPUT) / Mapping" i z listy "DMX USB"
    oraz zaznacza się OUTPUT. Wtedy dla UNIVERSE1 pojawia się w OUTPUT interfejs KWMATIK USB/DMX512.
    Potem przełącza się na zakładkę "Simple Desk", tutaj jest prosta suwakowa konsola i bezpośrednio zadajemy zmiany na magistrali DMX512 poprzez suwaki.
    PROGRAM także dla LINUX i OSX MAC
     Program po zainstalowaniu automatycznie wykrywa interfejs USB / DMX512
    w oknie DMX512 Output znajduje się podgląd wartości na magistrali DMX512. Program pozwala podejrzeć bez skomplikowanej konfiguracji reakcję urządzeń podłączonych do interfejsu. Standardowo w programie ustawiony jest adres 1 i taki powinien być na urządzeniu DMX512.

    Programy dla Windows XP lub starszych -> nie stosować w nowszych systemach:

    Program nie wymaga instalacji , uruchamia się bezpośrednio klikając w ikonę programu USB2DMX512DEMO.exe. (polecany dla WINDOWS do wersji  XP , wyżej już nie działa -> stan na styczeń 2015 roku, choć na początku kariery WINDOWS 8 działał razem z nim )
    Po uruchomieniu programu pojawia się okno jak na rysunku poniżej (jeśli konwerter został podłączony po uruchomieniu programu należy kliknąć przycisk     Refresh, co spowoduje pojawienie się naszego konwertera na liście obok). Włączenie i wyłączenie transmisji dokonujemy odpowiednio przyciskami Open i Close.

    Start Channel służy do określenia od jakiego numeru kanału zaczynamy zadawanie wartości suwakami nr 1-12.     Urządzenie sygnalizuje nadawanie sygnału DMX diodą LED w środku urządzenia.

    Drugi prosty program to Open DMX Theater http://download.svetla.org/DMX%20Theatre.zip
     (polecany dla WINDOWS do wersji  XP , wyżej już nie działa -> stan na styczeń 2015 roku, choć na początku kariery WINDOWS 8 działał razem z nim )

    Program ten wymaga instalacji. Klikając ikonę Setup Program USB_DMX, rozpoczynamy
    proces instalacyjny. Po zakończeniu tej operacji uruchamiamy program.
    W programie tym mamy do dyspozycji dwa pola nastawcze A górne i B dolne, każde po 16
    obwodów. Daje to możliwość zaprogramowania dwóch scen świetlnych i sekwencyjny sposób ich
    wprowadzania. Po wprowadzeniu sceny zaprogramowanej na A przy pomocy sumy Master, scenę
    na B można wprowadzić automatycznie klawiszem Auto B, z czasem ustawionym przy pomocy
    suwaka Time. Po wprowadzeniu obrazu B zwalnia się pole A, na którym można zaprogramować
    następną scenę świetlną. W ten sposób możemy obsłużyć spektakl teatralny lub imprezę estradową.
    Przycisk Black służy do natychmiastowego wygaszenia wprowadzonego obrazu świetlnego,
    natomiast przyciski Cut A, B i Copy A, B służą do kopiowania lub wycinania ustawień
    odpowiedniego pola nastawczego.
    Aby była możliwość transmisji ustawień pól do urządzeń DMX, trzeba najpierw przejść do
    zakładki Settings i kliknąć lewym przyciskiem myszy klawisz Connect, a po uaktywnieniu się
    przycisku Send kliknąć w niego. Wówczas zostanie zainicjowana transmisja danych do modułu
    interfejsu, co sygnalizuje dioda LED modułu. W okienku DMX Out frames per second można
    ustalić częstotliwość wysyłania paczek danych.
    1. Konfiguracja interfejsu USB/DMX512 w programach
    W programach do sterowania DMX512 interfejsu używa się  jako ENNTEC OPEN DMX lub wykrywany jest automatycznie

    7.1 QLC – Q Light Controller

    Program dostępny  http://sourceforge.net/projects/qlc/
    Wersja dla Windows i LINUX (biblioteka QT)

    (Od roku 2014 nie zaleca się instalować na nowych systemach operacyjnych, zaleca się następcę QLC+)


    7.1.1 QLC+   Q Light Controller PLUS

    QLC+ (http://qlcplus.sourceforge.net/index.shtml#) jest kontynuacją aplikacji QLC aktualnie rozwijaną. Wersje programu QLC+ są dostępne na systemy i urządzenia:
    Co stanowi w tym względzie przewagę nad Freestyler DMX512

    (przy pierwszym uruchomieniu należy umożliwić dostęp do sieci)

    Na zdjęciu konfiguracja interfejsu USB/DMX512 KWMATIK w programie QLC+
    Po uruchomieniu programu na dole okna są zakładki , wybiera się "( INPUT/OUTPUT) / Mapping" i z listy "DMX USB"
    oraz zaznacza się OUTPUT. Wtedy dla UNIVERSE1 pojawia się w OUTPUT interfejs KWMATIK USB/DMX512.

    Program QLC posiada liczne tutoriale w postaci tekstowej i filmowej, stanowi ciekawą alternatywę dla programu Freestyler 512



    7.2 FREESTYLER 512

    Zaraz po pierwszym uruchomieniu programu pojawia się okno i ustawiamy jak na zdjęciu.

    w samym programie możemy zmienić w FREESTYLER SETUP

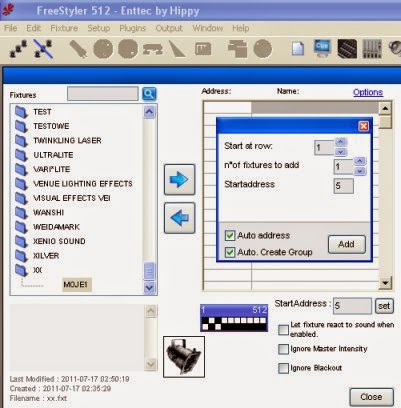

    DODAWANIE URZĄDZEŃ

    przykład SHOWTEC LED-PAR
    pokazuje jak ustawić adres DMX na DIPSWITCH przykładowo 10
    urządzenie zajmuje 6 kanalów, kanał pierwszy 10 ostatni 15





















       7.2.1. FREESTYLER x2 512

     Nowa wersja Freestyler 512 z  X.2014 roku


     Przy pierwszym uruchomieniu (Windows 7 sp1 64bit) w odróżnieniu od wcześniejszych wersji wystąpił błąd (rysunek niżej) , po kliknięciu 2 razy "SAVE" zaczyna interfejs pracować normalnie i dioda TX świeci , sygnał DMX512 jest nadawany.

     Przy następnym uruchomieniu jest już wszystko normalnie . Dla "Universe 1"ustawia się "ENTTEC OPEN DMX" a dla "Universe 2" -> Virtual Interface.

     wersja x2 pozwala na użycie 2 interfejsów w jednym programie pozwala to na zwiększeniu ilości kanałów z 512 do 1024 dla 2-óch interfejsów USB /DMX512 , jeden z nich jest połączony bezpośrednio do USB , a drugi podłączony do komputera z uruchomionym OLA Server, konfigurowany jako ARTNET node na obrazku j/n.

      Universe 1 ustawiony jest jako ARTNET , w pierwszym polu wpisuje się adres IP karty sieciowej komputera na którym jest Freestyler DMX512 , a w drugim Broadcast dla tego adresu IP. W ten sposób połączy się z OLA Server, w konfiguracji tego serwera należy go przełączyć do wersji 1 ARTNET  poprzez konfigurację pliku jak niżej.
     Zmiana wartości z false na true w pierwszym wierszu czyni tą kompatybilność z ARTNET v.1

    7.3 STL DMX

    STL DMX http://www.rc-bot.com/STL-DMX.php
     jest programem do obsługi DMX w języku francuskim , może on pracować z interfejsem VELLEMAN lub open enttec, aby  skonfigurować z interfejsem KWMATIK należy
    wybrać w     menu/interfaces/ choisir interfaces. Pojawi się okno selection des interfaces , naciskamy ajouter une interfaces i wybieramy  odmxusb.dll.
     Gdy w menu/interfaces/ choisir interfaces wybierzemy demarrer... wtedy sygnał DMX pojawia się na wyjściu interfejsu USB DMX512. W interfejsie KWMATIK świeci się w środku czerwona lub niebieska dioda TX.


    7.4 Martin LightJockey wersjach 2.5 do 2.95

    Interfejs ma możliwość współpracy z Programem Martin LightJockey wersjach 2.5 do 2.95 po modyfikacjach odpowiednich bibliotek DLL, ta cecha dotyczy  wszystkich interfejsów USB/DMX512 typu OPEN Enttec. Opis jest też dostępny na stronie KWMATIK
    http://www.kwmatik.cba.pl/en/DMX/LJ_2_5_eng_Open_ENTTEC.pdf
    Normalnie bez modyfikacji nie jest możliwe działanie w/w interfejsu w programach LJ . Dlatego należy użyć bibliotek z http://www.kwmatik.cba.pl/en/DMX

     Przykład skonfigurowania jest [tutaj  http://kwmatik.blogspot.com/2013/11/configure-light-jockey-25-295-build1.html] , oraz  [inny  film]

    7.5 MADRIX

    Strona domowa programu http://www.madrix.com skąd można pobrać pełne wersję tego programu(po zakupieniu klucza znikają niedogodności opisane na stronie). Bez klucza można pracować normalnie na tej aplikacji (główna niedogodność to 1s zamrożenie sekwencji co minutę). Program ma olbrzymie możliwości o czym można się przekonać obserwując prezentację.
    Interfejs USB/DMX512 jest rozpoznawalny automatycznie , widok "DEVICE MANAGER" na  aktywny  interfejs. Do przetestowania emisji sygnału DMX512 wystarczy wgrać przykład jak na obrazkach niżej
     Szybki test w krótkim filmie niżej. (zrzuty pochodzą z wersji MADRIX 2.14i)


    1. Podstawy obsługi FREESTYLER (dodawanie własnych fixture i sterowanie)
    Źródło : http://www.kwmatik.cba.pl/dmx_fixture.html

    szerzej o programie Freestyler w podręcznikach:
    • podręcznik nr 1 [link]
    • podręcznik nr 2 [link]
    • różne podpowiedzi i pliki z fixture do pobrania [link]
    • Instrukcja jak należy skonfigurowac Freestyler z Magic 3D Easy View [film]
    Jeżeli posiadamy urządzenie, którego biblioteki (fixture) nie posiada program Freestyler możemy stworzyć je sami za pomocą programu Fixture creator dodawanego do Freestyler. Przykład:
    posiadamy odpowiednik PAR LED w postaci płytki PCB(jak na zdjęciu niżej) i wyprowadzonych przewodów zasilających i czterech (+ kabel czerwony,R-k.żółty ,G - k. zielony ,B- k.brązowy)  kupiony za grosze na ALLEGRO. Przewody R,G,B są dołączone do kolektorów tranzystorów mocy(otwarty kolektor), diody LED łączymy anoda do + a - do odpowiednio R,G,B(musimy też przeliczyć prąd max. diody i zredukować rezystorem).
    Sterownik RGB dla diod LED (paski diod led,LED mocy ,żarówki niskowoltowe) oparty o uP PIC 12c5404 posiada wejście i wyjście XLR-3,dipswitch do ustawienia adresu DMX512. Układ ten można zastosować nie tylko w typowych klubach muzycznych, także jako sterownik oświetlenia w sklepach, ogrodach, fontannach (LED RGB),oczkach wodnych itp.
    Gdy układ jest gotowy uruchamiamy program Open DMX Theater(lub inny opisany wcześniej np: QLC+) aby sprawdzić zachowanie układu.

    Adres DMX urządzenia (czerwony Dipswitch) jest ustawiony na adres 5(włączone szczebelki 1,3 oraz 10 -DMX adress ON).
    Urządzenie zajmuje 5 adresów. Adres 1 - channel 1 w zakresie bitów 0-124 ustala jasność dla LED,od 125 do 255 stroboskop o regulowanej częstotliwości
    Zachowanie urządzenia na zadawane wartości umieszczone są w tabeli niżej:
    Channel 1
    Channel 2
    Channel 3
    Channel 4
    Channel 5
    LED CZerwona
    0-124 jasność
    125-255 stroboskop


    X
    własny program DEMO niezależny od reszty channel
    LED Zielona
    X


    LED Niebieska

    X

    Teraz uruchamiamy program Fixture creator  pojawi się okno create new profile.
    W przykłądzie tym użyto  open existing i wybrano weidamark/par64 po czym zapisano jako xx.fxt żeby nie nadpisać oryginału. Na zrzutach widok  ustawień:

    ustawiono 4 kanały, 5-ty kanał demo nie będzie używany
    ustawienie makr, plik [xx.fxt]
    Teraz należy otworzyć Freestyler i ADD fixture, wybrać xx.moje1 i dla adresu 5

    teraz można użyć makr stworzonych wcześniej
    przy prawidłowo skonfigurowanych świecą odpowiednie kolory, działa stroboskop
    film prezentujący działanie : http://youtu.be/C9XxKTc5AtE
    1. Najczęściej zadawane pytania tzw. FAQ
    •  Czy jak podłącze do interfejsu urządzenia DMX512 zostanie automatyczne wykryte?  urządzenia DMX512 nie są typu PLUG'N'PLAY, posiadają przełącznik mechaniczny lub elektroniczny do ustawienia adresu, w programach DMX512 ustala sie dla danego adresu wartość jednobajtową (0-255) która powoduje zmianę (np: jasność świecenia, ruch w osi X,Y,Z)
    •   Jak długo trwa instalacja interfejsu DMX512? Instalacja dla osoby instalującej taki interfejs pierwszy raz z podstawową umiejętnością obsługi komputera zajmuje maksymalnie 10minut (średnio 5minut). Jeżeli nie przeczyta się instrukcji i zacznie działać po omacku czas ten wydłuża się kilkukrotnie.
    Przy pierwszym podłączeniu sprawdzając komunikację interfejsu z dowolnym urządzeniem DMX512 należy użyć programów najprostszych  jak USB2DMX512 Converter Demo czy OPEN DMX Theater . Wielu początkujących zaczyna od np: freestyler'a chcąc od pierwszego uruchomienia zostać expertem od techniki świetlnej i disco! Po drodze przeoczając instalacje driver'a USB i podstawowe instrukcje! Instalacja i podłączenie do urządzenia DMX512 nie powinno zając więcej niż 10-15min czytając instrukcje, natomiast chaos i pośpiech wydłuża czas nawet 100-krotnie!!
    •   Czy za pomocą tego interfejsu mogę spowodować że kilka urządzeń będzie działało identycznie? TAK, wystarczy pod ich adresy wysyłać te same wartości lub kilka urządzeń ustawić z tym samym adresem
    •  Czy interfejs firmy KWMATIK działa z programem .........?  Interfejs jest w standardzie OPEN ENTTEC co oznacza że wybór takiego pluginu(biblioteki DLL) w danym programie powoduje wysyłanie na wyjście sygnału DMX512
    •  Czy interfejs USB DMX512 firmy KWMATIK można podłączyć do kilku urządzeń? Tak interfejs podłącza się do pierwszego urządzenia do DMX-IN a z DMX-OUT pierwszego podłacza się do DMX-IN drugiego i tak dalej.
      Należy pamiętać jednak że 31 urządzeniem musi być splitter (wzmacniacz sygnału) aby podłączyć kolejne 32 urządzenia.       Terminator to rezystor 120 Ohm terminujący linię dla złącza XLR-3 jest on podłączany do wyprowadzeń 2,3 ,czyli DATA+ i DATA – i nie może być podłączany do GND(masy).
    •   Czy do interfejsu USB DMX512 firmy KWMATIK można podłączyć podłączyć dźwięk aby miał wpływ na urządzenia podłączone do interfejsu? Do samego  interfejsu  nie  ma  możliwości, natomiast  można  do  karty muzycznej  (np:  Line -IN)  wtedy  w  programie  DMX512  na  komputerze  np:  FREESTYLER  można określić  szczegółowo  na  jakie  kanały  ma wpływać  i w jakim  zakresie  wartości. http://www.youtube.com/watch?v=7sOa7YsW77I
    • Jak przeliczać adresy DMX512 na dipswitch’ach , funtcion switch itp ?
    W instrukcjach urządzeń DMX512 są one opisane lub w programie jak FREESTYLER są podpowiedzi , generalnie odwołuje się on do znajomości systemu binarnego, należy liczyć tak że pierwszy to 2^0+2^1+2^2+2^3+…
    Czyli ustawiając adres 5 należy włączyć 1 i 3 czyli 2^0+2^2=1+4=5, jednak niektóre urządzenia rezerwują sobie niektóre switche na początku lub końcu jako np. : DMX512 ON lub DEMO ON. Warto więc skorzystać z manual tego urządzenia.
    [.............................więcej FAQ ]
    • Dlaczego interfejsy KWMATIK USB/DMX512 z optoizolacją zawierają przetwornicę a konkurencyjny nie i jest przez to tańszy, czy nie można jej usunąć?
    Przetwornica jest bardzo ważnym elementem tej wersji interfejsu, bowiem należy przenieś zasilanie na drugą stronę. Dzięki temu że jest wbudowana nie trzeba podłaczać jej do zasilania 230V poprzez zasilacz , tym samym ogranicza się wpływ zasilania 230V na magistralę DMX512 i zapobiega przeskokom wysokiego napięcia na listwę zasilającą. Brak przetwornicy i wyprowadzenia gniazda dla zasilacza to pozorne oszczędności, gdyż zasilacz aby dorównać przetwornicy musi być certyfikowany i posiadać zabezpieczenia inaczej sens interfejsu z optoizolacją upada. Kupując więc interfejs bez przetwornicy należy liczyć się z wydatkiem 50-100zł na dobry zasilacz, czyli praktycznie się przepłaca. Zastosowanie taniego zasilacza z Azji to jeszcze większę zagrożenie dla sprzętu, a nie to jest celem zastosowania optoizolacji, w warunkach gdy sprzęt jest podłączony z różnych faz czy różnych rozdzielni taki tani zasilacz to katastrofa!

    1. Źródła oprogramowania do sterowania urządzeń DMX512
    Lista programów wraz z linkami jest dostępna http://dmx512.svetla.org/software_en.htm
    Inne programy:
    1. Aktualizacje
    http://kwmatik.blogspot.com , http://www.kwmatik.cba.pl/dtr.html
    1. Gwarancja
    Regulamin -> http://kwmatik.cba.pl/serwis.html
    1. Postanowienia końcowe , własność intelektualna
    Instrukcja powstała na potrzeby opisania produktu firmy KWMATIK i w takim celu może być kopiowana i używana. Na dostarczanie w/w instrukcji z produktami innych firm firma KWMATIK nie wyraża zgody.
    Firma KWMATIK nie wyraża zgody na użycie fragmentów tej instrukcji w konkurencyjnych opracowaniach bez pisemnej zgody, wyjątek stanowią pkt z tej instrukcji nr 4 i 6.

     14. Instalacja i konfiguracja OLA Server (Linux)

     Serwer OLA (open light architecture) [link]   jest narzędziem z punktu widzenia użytkownika interfejsu OPEN ENTTEC (np KWMATIK USB/DMX512) do konwersji protokołu ArtNet na taki który przeniesie wartości DMX512 do  interfejsu USB/DMX512 .
    [więcej]
    http://kwmatik.blogspot.com/2015/02/olaopen-light-architecture-server.html

    2 komentarze:

    Subskrybuj: Posty (Atom)
