niedziela, 22 lutego 2015

ola(open light architecture) server instalacja konfiguracja z USB/DMX512 na Raspberry pi


Zapraszam na stronę  https://www.wklteam64.com/wkl-team64

kontynuatora serii bramek ART-NET DMX512 "PROMYK"

 -------UWAGA ! urządzenia USB DMX512 z rodziny OPEN ENNTEC USB opisane poniżej i nie należy na nich polegać w szczególności na systemach od 2020 roku a MAC OSX od 2016 roku. Zaleca się użycie bramek ARTNET





Serwer OLA (open light architecture) [link]   jest narzędziem z punktu widzenia użytkownika interfejsu OPEN ENTTEC (np KWMATIK USB/DMX512) do konwersji protokołu ArtNet na taki który przeniesie wartości DMX512 do  interfejsu USB/DMX512 . Od wersji 0.9.4 wspiera też interfejsy KWMATIK, wcześniejsze wersje tego serwera wymagają dołączenia jednego pliku z wersji 0.9.4 .



Serwer ten instaluje się na sprzęcie:
  1. komputer PC z systemem Linux (dystybucje oparte na Debianie/fedora/ slackware) - może nim być nawet stary komputer z 256MB ram i dysku 4GB(nawet nie potrzeba monitora, instalacja i konfiguracja poprzez SSH)
  2. Komputer Apple MAcintosh
  3. komputery jednopłytkowe w rodzaju RaspBerry PI(dystrubucja DEBIAN)
 Zestaw Testowy do sprawdzenia serwera OLA:
  1. Komputer RaspBerry Pi B+  z dystrybucją Raspbian
  2. Interfejs KWMATIK USB/DMX512 model: KW-MX0
  3. Tester DMX512 oparty o klon LED PAR 64
  4. wersja OLA 0.9.4 kompilowana ze źródeł (wersję 0.9.5 można zainstalować z paczek deb)
 W praktyce po zainstalowaniu takiego serwera w z jednej opcji podanej wyżej uzyskuje się węzeł ArtNET w danej sieci LAN (WAN po kofiguracji w danym ruterze) do którego teraz można się podłączyć w programach DMX512 podając jego adres. Jest to rewelacyjne rozwiązanie gdyż :
  • pozwala uwolnić się od ograniczeń z kompatybilnością z "lepszymi" lub niektórymi programami
  • można zwiększyć liczbę kanałów powyżej 512, obecnie (na luty 2015 rok) na 1 serwer ola można podłączyć 1 interfejs USB/ DMX512
  • Wreszcie z telefonu komórkowego bez względu na system (android, Windows Phone i inne) bez podłączenia kabli można sterować oświetleniem za pomocą oprogramowania co łączy się z protokołem ARTnet!
Serwer jest konfigurowalny poprzez przeglądarkę internetową(działa też w wersji mobilnej na telefony, IPAD,tablety itp).


Jak zainstalować ? -> https://wiki.openlighting.org/index.php/Download_%26_Install_OLA

Zakładka "DMX Monitor" pozwala na obserwację zmian wartości DMX512 zadawane albo poprzez zmianę suwaków w "DMX Console"

A tak wygląda skonfigurowanie w QLC+ , ponieważ w OLA server (rysunek 1) Universe 1 został ustawiony na 0:0:1 to jest to drugi (liczony od zera)
Na dole w Input 1: i IOutput 2:
  • Status: open
  • liczba pakietów

Konfiguracja ArtNet Node pod Chamsys MagicQ



Sterowanie DMX512 poprzez telefon komórkowy , konwersja ArtNet do OPEN ENTTEC

filmy prezentujący działanie:




Telefony / Tablety oparte o ANDROID:

Zestaw testowy :

  • Komputer RASPBERRY PI
  • interfejs KWMATIK USB/DMX512 model : KW-D03 (optoizolowany)
  • TESTER DMX512 oparty o klon LED PAR 64 adres DMX512:  1

Dodany interfejs KW-D03 jako output Port


Aplikacja do sprawdzenia działania zestawu testowego:
  • Art-NET Controller Lite

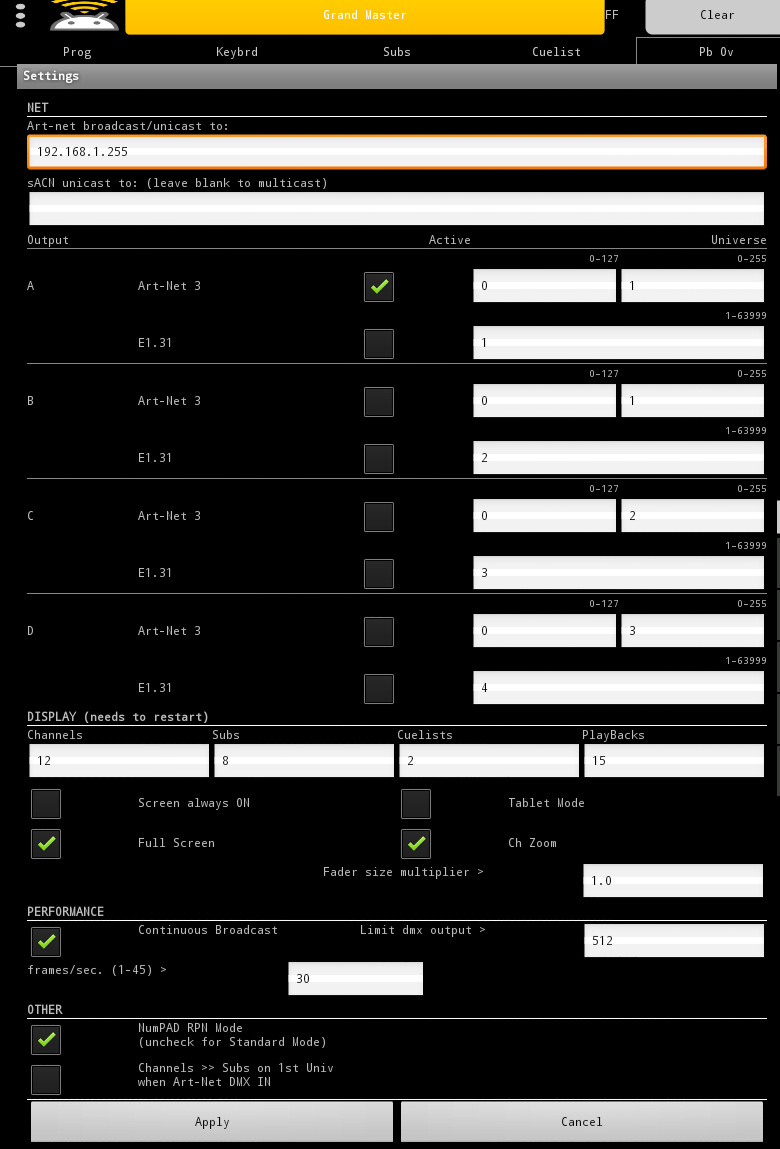

Konfiguracja protokołu ArtNet

 testowanie DMX512 : zmiana wartości na kanałach 1-4

















 Prezentacja na youtube jak sterować światłami i innymi urządzeniami DMX512 poprzez w/w Aplikacje

wtorek, 17 lutego 2015

Configure KWMATIK USB/DMX512 interface under APLLE OSX Macintosh

Zapraszam na stronę  https://www.wklteam64.com/wkl-team64

kontynuatora serii bramek ART-NET DMX512 "PROMYK"

 -------UWAGA ! urządzenia USB DMX512 z rodziny OPEN ENNTEC USB opisane poniżej i nie należy na nich polegać w szczególności na systemach od 2020 roku a MAC OSX od 2016 roku. Zaleca się użycie bramek ARTNET





Driver for USB/Dmx512 is included in the OSX system , first step is download patch:


The solution is to disable the new Apple driver. It's working on earlier or later OSX versions .


After that watch device profile:














And download QLC+ (in secure option allow install from HDD disk)
When you start QLC+ , at the bottom of the window are tabs selected "(INPUT / OUTPUT) / Mapping" from the list of "DMX USB" and check the OUTPUT
KWMATIK USB interface OUTPUT / DMX512 appears in UNIVERSE1

Then switch to the TAB  "Simple Desk", here is a simple sliding pad and directly change values for DMX512 bus changes by sliders, video shows these action
